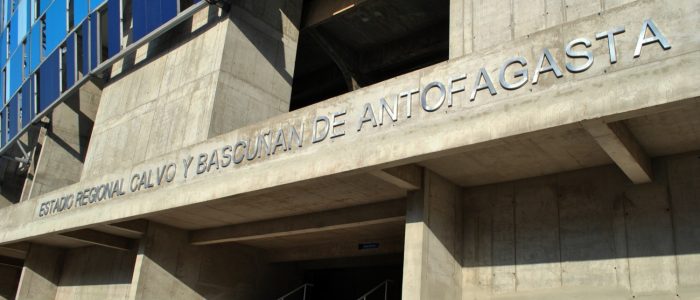

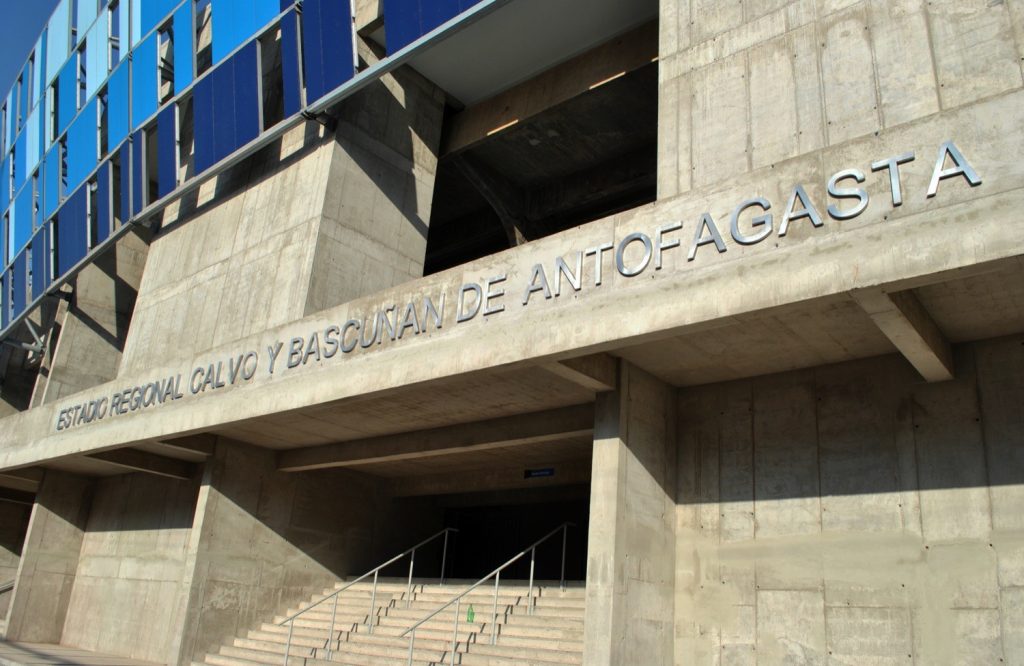

EST. CALVO Y BASCUÑAN
Av. Angamos, Antofagasta
ESTADIO ANTOFAGASTA

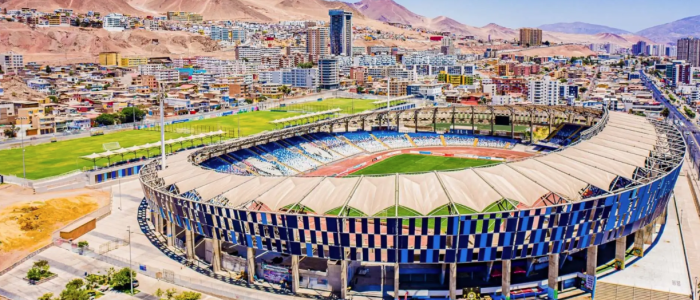

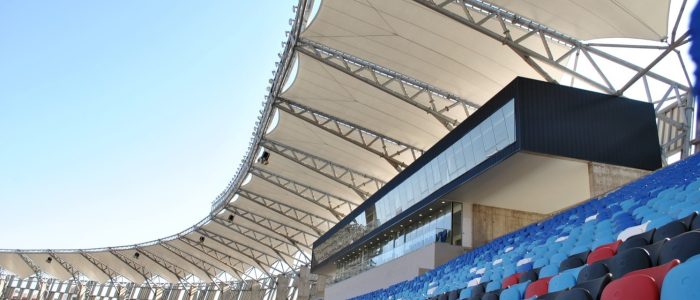

Desde una perspectiva de ingeniería estructural, el techo de este estadio representa un fascinante ejemplo de diseño moderno, optimizando tanto la funcionalidad como la estética. La solución adoptada es una cubierta de membrana tensada soportada por una robusta estructura metálica, una elección que ofrece numerosas ventajas para recintos deportivos de gran envergadura.

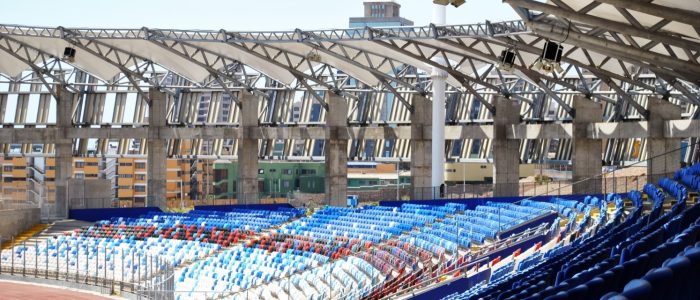

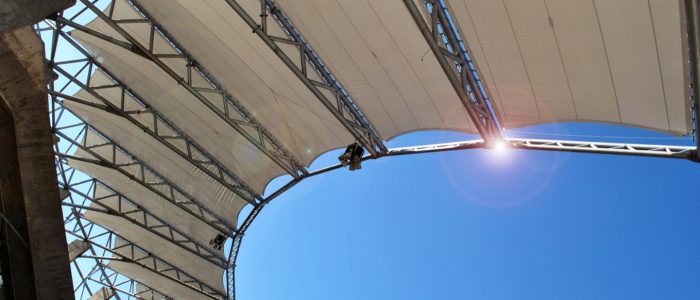

La espina dorsal de esta cubierta es, sin duda, la estructura metálica. Observamos un sistema de pórticos o cerchas espaciales que se extienden desde el perímetro superior del graderío, proyectándose hacia el interior del estadio. Estos elementos de acero se caracterizan por su ligereza relativa y su alta resistencia a la tracción y compresión, permitiendo cubrir grandes luces con un peso propio significativamente menor en comparación con estructuras de hormigón armado.
ANTOFAGASTA
DISEÑO DE UNA ESTRUCTURA

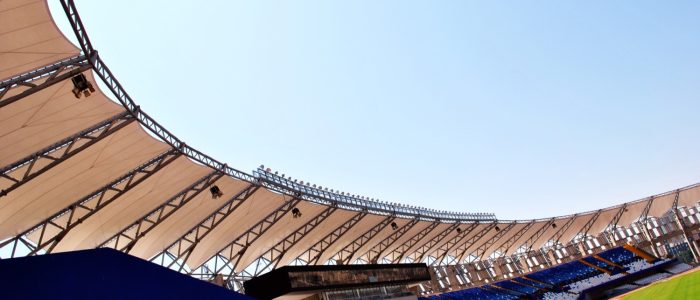

La configuración de las cerchas parece seguir un patrón radial o semicircular, anclándose en puntos estratégicos que distribuyen las cargas hacia los pilares principales de la estructura del estadio. Es probable que se hayan utilizado perfiles laminados o tubulares de acero de alta resistencia, unidos mediante soldaduras y/o conexiones atornilladas de alta resistencia, asegurando la integridad estructural y la rigidez necesaria para soportar tanto las cargas permanentes (peso propio de la cubierta) como las cargas variables (viento, nieve en caso de que aplique, y mantenimiento).

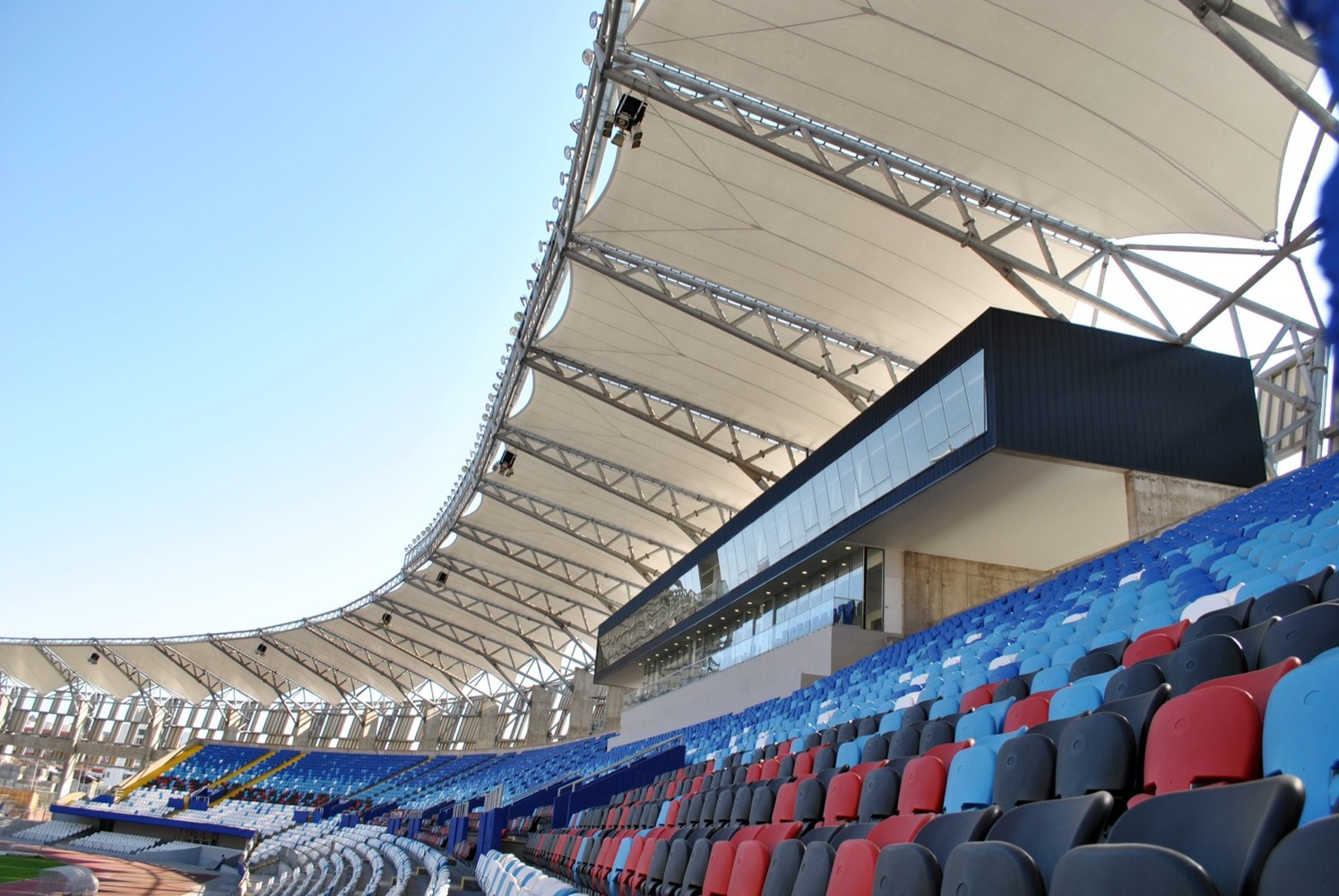

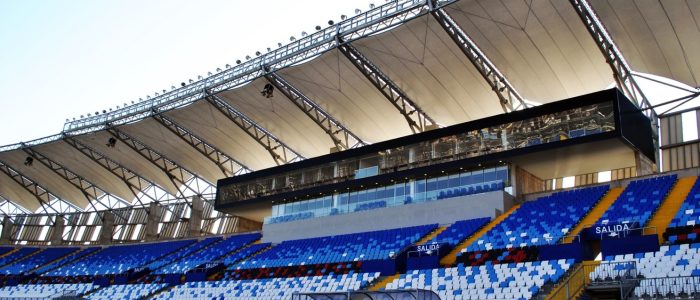

Un aspecto crucial de la estructura metálica es su diseño para soportar la membrana tensada. Las membranas, generalmente de materiales como PTFE o PVC recubierto de fibra de vidrio, no tienen capacidad portante a flexión por sí mismas; dependen de la tensión aplicada para mantener su forma y resistencia. Para lograr esto, la estructura metálica debe proporcionar los puntos de anclaje y los elementos de pretensado necesarios. Los tensores y cables de acero que se observan son fundamentales en este proceso, creando una red que soporta la membrana y distribuye las cargas de viento y lluvia de manera eficiente hacia la estructura principal. La curvatura y la doble curvatura que se logran con este sistema son esenciales para la estabilidad aerodinámica y el drenaje del agua.
El diseño de una estructura de este tipo requiere un análisis exhaustivo mediante software de elementos finitos, considerando múltiples escenarios de carga y las interacciones complejas entre la membrana y la estructura de acero. Se debe prestar especial atención a la fatiga de los materiales debido a las vibraciones inducidas por el viento, así como a la corrosión de los elementos metálicos expuestos, lo que implicaría el uso de acabados protectores o aceros especiales.
En resumen, la cubierta de este estadio es una proeza de la ingeniería estructural, combinando la eficiencia y ligereza del acero con la versatilidad de las membranas tensadas para crear un espacio protegido, estéticamente agradable y seguro para los espectadores. La ejecución de un trabajo como este requiere de una planificación meticulosa, cálculos precisos y una supervisión rigurosa durante todo el proceso constructivo.
